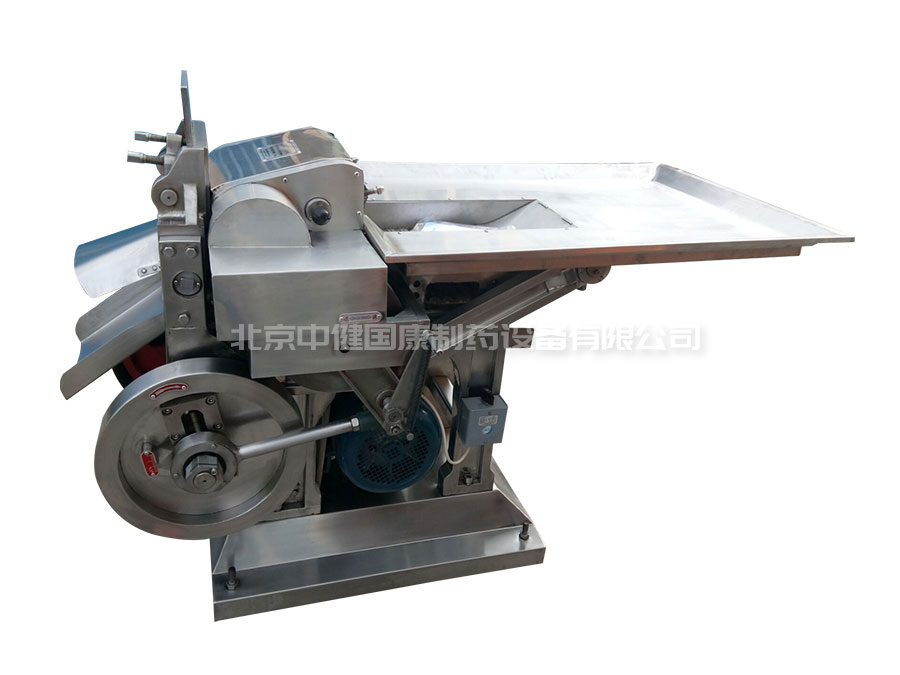

往复式切药机

主要用途

主要用于根、茎、叶、草皮类药材的饮片切制及其它行业类似物料的切制。 本机适用于草药饮片切制，可对根茎类，皮藤类，叶草类等药材料进行成批生产和小批量生产，亦可用于食品、水产、烟草等行业的材料切片、切丝。本机切药的片型均匀、整齐、耗损量小、噪音低。

工作原理

由于动力源来自同一电机，因而传动部分和切制部分的动既是各自独立的一套体系，又是配合紧密、互相关联的整运动，当偏心轮——槽型摩擦轮——齿轮——链轮轴的运动在步进时（送药），刀架则处在上沿刀门口至上位再回落上沿口的运动中，所以整个刀门敞开，使送药运动得以完成而偏心轮——槽型摩擦轮——齿轮——链轮轴停止送药而处运动间隙时（摆杆向相反方向运动，摩擦块脱开），曲轴从位转到下位，即刀架从上刀口运动到下道口，从而完成切制，然后偏心轮继续使槽型摩擦轮处于运动间隙，而曲轴开始反向上，使刀门升至上刀口，此时刀从刀门口全部让开，这时偏心轮使槽型摩擦盘——齿轮——链轮轴开始工作，重复送药过程。两机构如此反复，连续不断的将饮片切成。

主要特点

本机由电机、变速机构、刀架、步进退料、可调刀架机械等组成，由于采用了完善的步进送料，使切制的片型均匀，可自由的掌握送料距离，不会造成物料挤刀的不良情况。由于合理的布局，故本机便于操作，外形轻巧，重量轻。本机工作主要由传送和切药两大部分、机械等组成。

结构特点

1、本机采用了可调间歇进给机构，可以切制1～15㎜之间任意厚度的饮片或段，并且简化了变速机构，提高了可靠性。

2、本机设有可以调整的上链架，根据药的泡实，可以调整上链加架的角度。避免药阻塞，上链架还可向上掀起90°，用于除去粘附在上链条上的药渣及其它杂质。

3、设有楔轮正、反进料装置，药进、退灵活方便。

4、本机对刀调整方便，只需扭动一个螺钉和一个螺杆即可获得满意效果，且对刀后不会错动。

5、本机采用曲柄摇杆切削机构，由于摇杆较长，切出的片形较好，一般不带毛茬。

6、为增加切削力，保障切刀切运动平稳，在曲轴的一端装有较大贯性轮随曲轴运转。

7、该机由于刀口尺寸大，切片规格调整范围大，因此产量高，适用范围广。

8、由于采用间歇进料（进药时不切药、切药时不进药），避免了顶刀和打碎药，确保切片质量。

9、链条松紧可通过调节螺钉自由调节。

10、进给机构采用楔块、楔轮驱动，振动小、噪音低。可通过扳动楔块控制手柄，实现进料与退料。楔块磨损后可调整方向使用，延长楔块使用寿命。
