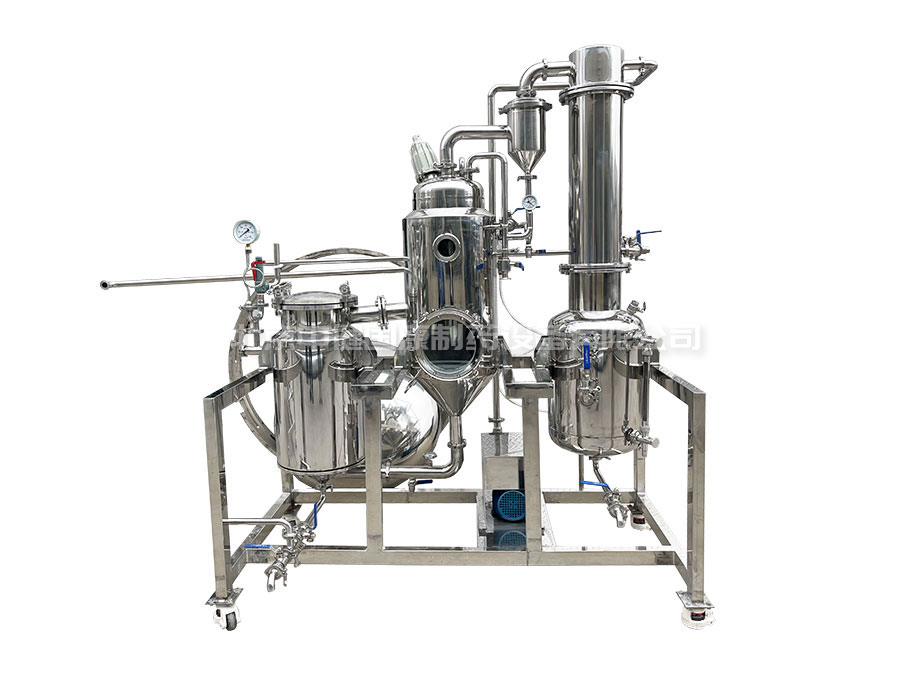

单效浓缩器

用途及概述

单效浓缩器适用于草药、西药、淀粉糖、食乳品等物料浓缩与工业有机溶剂（如酒精）的回收，适用于批量小、品种多的热敏性物料的低温真空浓缩。

结构

主要由一效加热器、一效分离器、汽水分离器、冷凝器、集液罐、真空及输送泵、电控制柜、阀门管路等系统组成。

工作原理

蒸汽进入加热室的壳程，列管内料液受热后液面上升，从喷管喷入蒸发室，进行汽液分离，其料液从循环管回到加热室下部再加热，料液受热又喷入蒸发室形成循环。料液浓缩到工艺要求浓度的时候，经取样确定合格后由出料口出料。蒸发室蒸发出来的二次蒸汽经除沫器除去泡沫再经汽液分离器，部份料液返回蒸发室，其余二次蒸汽由冷凝器与冷却器冷却成液体后进入集液罐，不凝气体由真空泵抽出。

特点

酒精回收：回收能力大，采用真空浓缩流程。比老型同类设备提高了5-10倍，降低能耗30%，具有投资小，回收效益高的特点。

浓缩液料：本设备采用外加热自然型循环式与真空负压蒸发方式，蒸发速度快，液料在全密封状态无泡沫浓缩，本设备浓缩出来的药液清洗方便(打开加热器的上下盖即可进行清洗)。本设备操作简单，占地面积小。加热器，蒸发器采用不锈钢保温结构，保温采用聚胺脂发泡，外表面磨砂亚光处理，浓缩器符合GMP医药标准。
